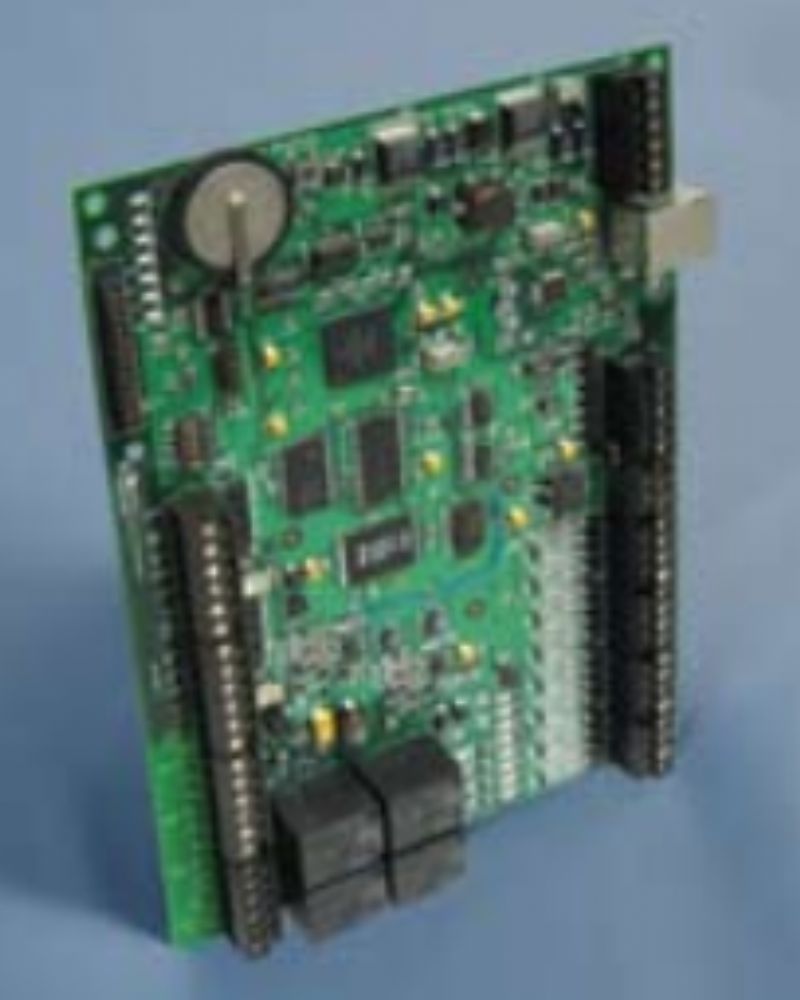

智能雙讀卡器控制器LNL-2220
LENEL
產品簡介
LNL-2220智能雙讀卡器控制器是 Lenel公司使用單一模塊為單門或雙門門禁系統接入 OnGuard安保系統而提供的一項解決方案。同時 LNL-2220下行端口可擴展其他輸入/輸出接口模塊和讀卡器接口模塊以增強其性能。LNL-2220改進了門禁系統結構，允許通過以太網接口直接訪問安保服務器，同時仍然保留了原有 Lenel硬件平臺一貫的安全、多功能性以及模塊化特性。LNL-2220可與絕大多數門禁應用相兼容，從最基本的應用需求到復雜的應用需求。即使出現通訊故障，LNL-2220的自身特性也保證幾乎所有功能保持正常，直到服務器連接恢復正常。
產品關鍵字
產品介紹:
LNL-2220智能雙讀卡器控制器是 Lenel公司使用單一模塊為單門或雙門門禁系統接入 OnGuard安保系統而提供的一項解決方案。同時 LNL-2220下行端口可擴展其他輸入/輸出接口模塊和讀卡器接口模塊以增強其性能。LNL-2220改進了門禁系統結構，允許通過以太網接口直接訪問安保服務器，同時仍然保留了原有 Lenel硬件平臺一貫的安全、多功能性以及模塊化特性。LNL-2220可與絕大多數門禁應用相兼容，從最基本的應用需求到復雜的應用需求。即使出現通訊故障，LNL-2220的自身特性也保證幾乎所有功能保持正常，直到服務器連接恢復正常。
LNL-2220使用高級 32位處理器以及內部以太網通訊，可通過以太網端口（網絡吞吐量是串行接口的 8倍以上）、或 115.2Kbps的 RS-232接口以及外部撥號調制解調器等方式上聯至主機。LNL-2220可存儲 250,000持卡人信息在穩定閃存中，并支持從大規模數據庫中選擇性導入持卡人信息。下行 2線 RS-485端口可用于聯接 32臺設備（最多可聯接 64個門）。
讀卡器面板上 2個端口支持 Wiegand協議 Data1/Data0或者 Clock/Data，RS-485讀卡器和Bioscrypt RS-485開放檢測器協議（OSDP）通訊方式。LNL-2220可支持 8類卡格式。LNL-2220包括 8個輸入，支持正常開門、正常關門、監測以及未監測電路。此外，4個輸出繼電器支持?jǐn)嚯婇_門與斷電閉門。
用途及功能:
- 板上 10/100Base-T以太網端口吞吐量是串口以太網轉換器吞吐量的 8倍，并支持 DHCP和固定 IP尋址。
- DNS設備通過 DHCP擴展命令命名。
- 6MB的板上穩定閃存
- 帶電池后備的非易失性存儲，可存儲 50,000項門禁刷卡記錄
- 固件在閃存上存儲，支持下載更新
- 最多支持 16種格式（8種卡格式和 8種介質格式）
- 生物模板存儲支持 Schlage Recognition Systems?、Bioscrypt?和 Identix?
- 直連 Bioscrypt RS-485指紋設備
- 加強型防反傳功能
- 可設置多達 32,000種訪問權限
- 時限靈活設置支持 255個節假日，255個時間段， 6個時間組
- 可支持最多 128層的電梯控制
- 可分別設置延長門打開及關閉時間（美國殘障法案要求）
- 支持最多 9位的用戶識別碼
- 20個 LED狀態指示燈
- 電力紊亂或掉電狀態指示的 2個專用接口
- 12伏或 24伏直流電輸入
- 采用標準 128位高級加密算法（AES）進行通訊
- 讀卡器接口性能
- 支持使用 Data1/Data0，Clock/Data以及和 Lenel兼容 OSDP的 RS-485通訊讀卡器、鍵盤。
- 4個 C繼電器輸出，5安培 30伏直流電
- 門觸點監控（開/閉）以及每門出門按鍵（REX）監控
- 每個門均有電鎖或者輔助控制
- 支持雙色讀卡器 LED狀態指示外加蜂鳴器控制或兩線 LED狀態指示
- 板上調節器可選擇 12至 24伏直流電
- 門禁控制
